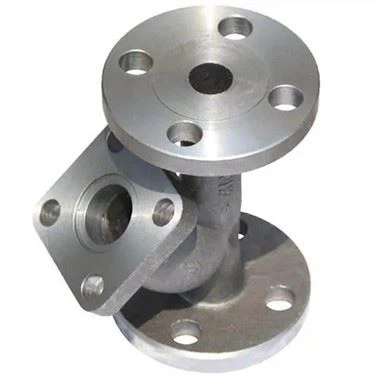

Трійник виплавлених форм

Ознайомлення з продуктом

Трійник трубний фітинг і трубний з'єднувач. Трійники, також відомі як трійники або трійники, використовуються на патрубках магістрального трубопроводу.

Трійник - це хімічний трубопровід з трьома отворами, а саме одним входом і двома випусками; або два входи і один вихід. Злиття трьох однакових або різних трубопроводів. Основна функція трійника - зміна напрямку руху рідини.

Класифікація

1. Поділене на діаметр труби

Кінці трійників однакового діаметра мають однакові розміри;

Розмір магістрального з'єднання трійника з різними діаметрами однаковий, а з'єднувальний розмір патрубка менше, ніж у магістральної труби.

2. Розділений за процесом

(1) Гідравлічне випинання

Гідравлічне видавлювання трійника - це процес формування, який розширює патрубок завдяки осьовій компенсації металевого матеріалу. Процес полягає у використанні спеціальної гідравлічної машини для впорскування рідини в трубну заготовку такого ж діаметру, як і трійник, і стискання трубної заготовки завдяки синхронному центруванню двох горизонтальних бічних циліндрів гідравлічної машини. Після стискання заготовки пробірки об’єм стає меншим, а заготовка пробірки Тиск рідини зростає, коли об’єм заготовки пробірки зменшується. Коли досягається тиск, необхідний для розширення гілки трійника, металевий матеріал тече вздовж внутрішньої порожнини прес-форми під подвійною дією тиску рідини в бічному циліндрі та заготовці труби для розширення гілки.

Процес гідравлічного вибухання трійника може бути сформований одночасно, а ефективність виробництва висока; збільшена товщина стінки магістральної труби і плеча трійника. Через великий тоннаж обладнання, необхідного для процесу гідравлічного видавлювання безшовних трійників, воно в основному використовується у виробництві стандартних трійників зі стандартною товщиною стінки менше DN400 у Китаї. Його відповідними матеріалами для формування є низьковуглецева сталь, низьколегована сталь і нержавіюча сталь з відносно низькою тенденцією до холодного зміцнення, включаючи деякі матеріали з кольорових металів, такі як мідь, алюміній, титан тощо.

(2) Термоформування

Формування гарячим пресом трійника полягає в тому, щоб сплющити трубну заготовку, що перевищує діаметр трійника, до розміру діаметра трійника та відкрити отвір у частині розтягнутого патрубка; трубна заготовка нагрівається, поміщається в формувальну матрицю, а всередину трубної заготовки встановлюється матриця для протягування патрубків; під дією тиску трубна заготовка радіально стискається, а в процесі радіального стиснення метал тече в напрямку патрубків і при розтягуванні матриці утворює патрубки. Весь процес виплавлення трійників за виплавленим моделлю формується шляхом радіального стиснення заготовки труби та процесу розтягування патрубка. На відміну від трійника з гідравлічним розпукуванням, метал гарячепресованої гілки трійника компенсується радіальним переміщенням заготовки труби, тому його також називають процесом радіальної компенсації.

Завдяки використанню нагрітих і пресованих трійників зменшується тоннаж обладнання, необхідного для формування матеріалу. Трійник гарячого пресування має широку адаптивність до матеріалів і підходить для низьковуглецевої сталі, легованої сталі та нержавіючої сталі; особливо для трійників з великим діаметром і товстими стінками труб зазвичай використовується цей процес формування.

3. Поділяється за матеріалом

Вуглецева сталь, лита сталь, легована сталь, нержавіюча сталь, мідь, алюмінієвий сплав, пластик, аргон, ПВХ тощо.

4. Поділяються за способом виробництва

Верхня система, пресування, кування, лиття та ін.

5. Поділяється за стандартами виготовлення

Національний стандарт, електричний стандарт, хімічний стандарт, стандарт води, американський стандарт, німецький стандарт, японський стандарт, російський стандарт тощо, а саме: GB/T12459-2017, ASME B16.9, SH3408, SH{{4 }}, SH3410-96, HG/ T21635, DL/T 695, SY/T 0510, DIN 2615.
