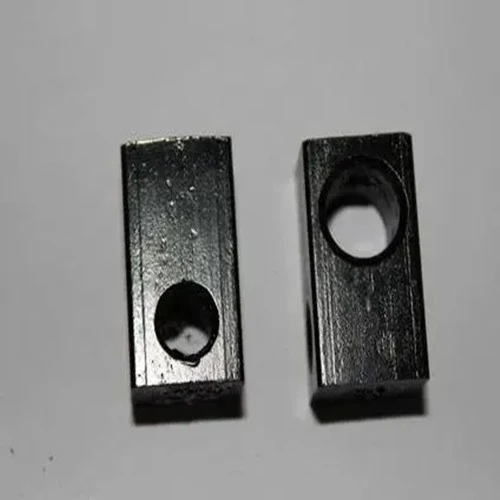

Металева ін'єкційна лиття (MIM) Частини повзунків для автомобільних сидінь

Повзунки для автомобільних сидінь

Цей винахід стосується повзунка для автомобільних сидінь і, зокрема, із замиканням такого повзунка в положенні. Такий повзунок для регулювання поздовжнього положення сидіння зазвичай містить нерухомову частину, з'єднану з підлогою транспортного засобу, і рухома мембрана, підключена до рами сидіння, і розчинна поздовжня відносно нерухомої частини. Зазвичай блокування пристрою, підключеного до рухомої мембрани, може забезпечити блокування рухомої частини на фіксованій частині в положенні, вибраному користувачем, залучаючись до щонайменше одного з рядків виїмків, утворених на наведеній вище - згаданій частині.

Таким чином, сформоване замикання повинно забезпечити безпеку щодо автомобільного сидіння, зокрема під час зіткнень або нещасних випадків, які, як правило, змушують сидіння рухатися вперед і назад.

Відомі різні системи ковзання, що складаються з чоловічої частини, що ковзають відносно жіночої частини.

Згідно з першим типом повзунка, чоловіча частина становить нерухомість, підключену до підлоги, а жіноча частина підключена до рами сидіння. Замикання забезпечується замком, підключеним до жіночої частини в поздовжньому ковзаючому напрямку і рухається в напрямку, перпендикулярному цьому напрямку за допомогою елемента управління блокуванням не -. Замок зазвичай складається з декількох зубів, які поєднуються з виїмками чоловічого профілю зубів, який зуби тримають на місці за допомогою еластичного повернення засобів для забезпечення блокування. Не - елемент управління блокуванням дозволяє зуби замку відключитися від виїмки, тим самим ковзаючи жіночу частину і, таким чином, регулюючи положення сидіння.

У другому типі слайдів жіноча частина кріпиться до рами сидіння, яка кріпиться до базової пластини. Замок прикріплений до чоловічої частини, зуби замку, що згортаються з виїмками жіночої частини.

Document FR-A-2 736 311 describes a slide of the latter type, in which the female part is usually U-shaped, with two flanges extending towards the inside of the part through an inner flange fold, and the male part is also usually U-shaped, with its flanges located between the inner flange fold of the female part and extending towards the outside through an Зовнішній фланцевий склад, який нахилений під внутрішнім фланцем складки жіночої частини і відповідно поширюється між фланцем жіночої частини та останньою.

Зовнішній фланець складки чоловічої частини та внутрішній фланець складок і фланець жіночої частини утворюють кульковий ковзанку, який полегшує відносну ковзання чоловічої частини та жіночої мембрани. Замикаючий пристрій включає замок, що складається з еластичної гнучкої смуги, наприклад, з пружинної сталі, яка встановлена ​​всередині повзунка і з'єднана з чоловічою частиною на одному кінці. Інший кінець гнучкої смуги включає замикаючі зуби з кожної сторони, які вводяться у виріз, утворений під кутом, утвореним зовнішнім фланцем, і фланцям жіночої частини в напрямку, перпендикулярним до ковзання, і, у замкненому положенні, замикаючі зуби займаються виїмками в два рядки виїмки, утворених на краю фланця ін. Розблокування забезпечується ручкою керуючого стрижня, що проходить через повзунок, кінець керуючого стрижня діє на замок, а обертання ножового перемикача відносно напрямку, перпендикулярного напрямку ковзання, спричиняє від'єднання зубів від виїмки. Коли керуючий стрижень вивільняється, повернення в заблоковане положення забезпечується еластичним відновленням гнучкої смуги. Замикання цієї системи особливо стійке до сил, які, як правило, змушують чоловічої частини ковзати, зокрема, оскільки рядки виїмки жіночої частини розташовані безпосередньо до стіни чоловічої частини, що утворюють навантаження, в основному генерують зсувні сили на зубах, виключаючи всі інші сили, що діють на самому замку або його з'єднання.

Принцип цієї замикаючої системи, яка полягає у перетворенні відносних сил руху двох частин у повзунці в зсувні сили на зубах блокування, може бути застосований до інших типів повзунок, ніж описані в описаних вище документах, зокрема, першого типу описаного вище.

Однак, в ДТП замок може бути переміщений у розблоковане положення під дією зіткнення, а сидіння може потім ковзати.

Об'єктом цього винаходу є вирішення цієї проблеми і, зокрема, забезпечити, крім високого блокування, описаного вище, високої надійності та поліпшення безпеки, щоб уникнути всіх небажаних розблокування.

Враховуючи ці показники, тема цього винаходу - забезпечити повзунок для автокрісла, повзунок цього типу, що містить фіксовану частину, підключену до підлоги автомобіля, і рухома частина, підключена до сидіння Між заблокованим положенням і розблокованим положенням у напрямку, паралельному бічній стінці, і перпендикулярно до напрямку ковзання, замок, що має зуби, проходячи через бічну стінку, вводячи відповідний зріз, утворений у стіні, у замкненому положенні зуби вводяться в розріз і сітку з виїмками в рядах виїмків.

Компанія Qinhuangdao Zhongwei Precision Machinery Co., Ltd. була заснована в 1997 році і є виробником та постачальником технічних рішень, орієнтованим на ліплення металевого порошку (MIM) та інвестиційні продукти та кування. Компанія розташована в Qinhuangdao High - Технологічна зона, сертифікація Automotive System 16949, сильна науково -дослідна команда та технічна сила, що надає клієнтам швидкі та ефективні рішення та стабільне постачання продуктів.

З моменту свого створення компанія завжди дотримувалася принципу клієнта - орієнтоване, якість -, незалежна інновація та постійне вдосконалення. Технологія - Політика першої розробки.

Основним бізнесом компанії є дослідження та розробки, проектування, виробництво та продаж деталей металевих продуктів. Продукти можна широко використовувати в ключових полях застосування, таких як побутова електроніка, медичні пристрої та автомобілі. Він має переваги та багатий досвід дослідження та розробки продуктів, розробці цвілі, проектування процесів, виробництва продукції, контролю якості тощо.

Компанія має стабільну основну команду, відмінну технічну команду, і представила передове обладнання, щоб створити основну конкурентоспроможність продуктів MIM в галузі та стати стратегічним партнером продуктів MIM для міжнародних клієнтів.
